SAMSUNG 曲面液晶電視 UA49K6300。
主訴症狀：初期開機後畫面有部分的影像特別暗。
以上圖而言，畫面的下半部就顯得特別暗，只剩上半部還亮著。到後來更嚴重的話，整個螢幕都暗掉了。
一般常見的原因就是 -- 背光故障了。
電視背面的銘板和型號：
這台液晶電視比較特別的是：它是曲面的，因此拆卸組裝起來，也格外地驚心動魄。
打開電視後蓋，可以看到全機的架構。
這台電視當初的機構設計有用了些巧思，除了腳座、基板之外，全機幾乎沒用到什麼螺絲。後蓋和主機之間，是以插銷倒扣在鋼絲上接合的，因此拆解時也要特別留意。
偌大的機身，裡頭的東西卻又是出奇地簡潔。
主板，又稱做「驅動板」。
為了配合曲面的佈局，連 LVDS 軟排線也故意做成皺摺型。
後側滿滿的各式信號輸入埠。
電源/恆流一體板，供應全機所需的各種電力，也驅動燈箱中的 LED 背光模組：
升壓恆流電路，負責驅動燈箱中的 LED 背光元件。
電源 AC 輸入端。
面板是三星越南廠出的 CY-VK049BGLV2V。
邏輯板：
內建的 WiFi 無線上網模組
從外部測試背光迴路，發現電壓異常，由此可判斷應該是燈箱裡的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍；
壞消息是，接下來就得要膽戰心驚地打開燈箱了。
小心翼翼地依序移除前框、面板、承載框、擴散片、導光板、反射膜，便可看到燈箱底部的 LED。
LED 燈條位於燈箱的左側，屬於側投式發光。
每一顆 LED 並不是平躺在燈條上，反倒是一顆顆豎立起來。
曲面電視的學問果真大呀！
我們先進行點亮測試：

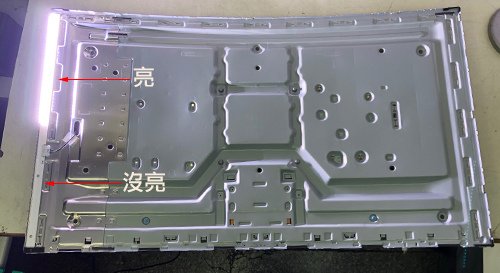

結果發現只有上半段的燈條點亮，跟故障的電視畫面剛好吻合。
利用測試器，可以逐段、逐顆地檢測出故障的 LED。
為了保險起見，將整組燈條更換為新品。準備好全新的燈條：
上圖為新舊燈條的對照。上方為舊燈條，每一顆都已經燒得七零八落。下方為全新燈條，更換之後心裡也覺得踏實多了。
背光換修完畢，先行點亮測試所有的 LED，確認背光恢復正常。
將燈箱與機體重組回去，背光恢復了，影像也正常了。

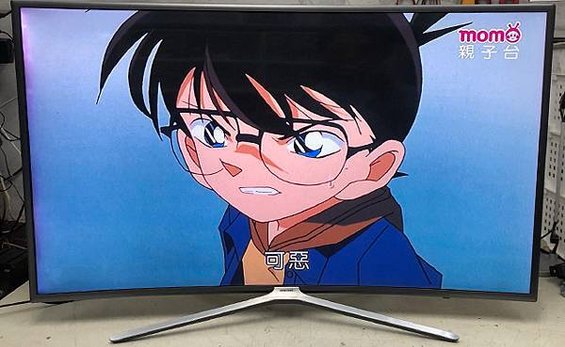

完修畫面：
完修後經過24小時的連續測試，確認聲音、畫面，功能都正常，亮度也夠，就可以通知客人帶回了。
維修編號： BL40
後記：
這台修過不只一台了，同樣是 LED 燒毀，但是燒毀的輕重卻也各有不同。
看過比較誇張的是，燈箱打開之後才發現 LED 不但自身燒毀了，它的高溫也將壓克力導光板融成鋸齒狀。鄰近的擴散片和面板也多少受到些波及。
很誇張吧！
